TV TCL L32S4900 MENTOK DI LOGO

Sudah banyak tutorial mengenai kasus ini ..

TV TCL awal dinyalakan tv hidup, tampil logo TCL , selang beberapa detik mati sendiri , ditekan tombol "Power" unit tv hidup lagi,.. lalu mati lagi , demikian seterusnya.

Sepertinya unit tv ini butuh upgrade ...

Cari Firmware yang sesuai dg tipe ini ,yess..dapat!!

Mulai bekerja..😆

proses flashing pakai Flashdis sedang berjalan..

                          hati senang..😂😂

tp apa yg terjadi.. baru di level 30% ,..unit tv mati sendiri.. flashing balik awal lagi .. mati lagi dst..

wah mumet ini... karena proses flashing yg gak selesai pasti akan akibatkan data korup.. tentu akan mempengaruhi kinerja mainboard..

Benar saja unit tv dicoba tv hidup.. tapi... layar..

                                " Polos "

ambil AVO meter.. ukur sana sini.. ada yang janggal.. ternyata saat tv hidup tegangan utama 12V normal.. namun selang beberapa saat jadi drop... dan tentu saja unit TV akan mati  ..

Coba pakai PSU 12V eksternal untuk suplay teg.12V... dan.  tv on.. lanjut flash ulang.. sampai bebrapa menit ..kok aman² saja.. unit tv gk mati..

sampai proses flashing selesai..

            .....rupanya ini biang keroknya....

kesimpulan :

    • masalah ada pada blok psu..

solusi :

     • modif sirkuit PSU dg Gacun 4 kabel..

Alhamdulillah...



                            ****************

TV LG 43UM7100PTA GAMBAR BERGETAR PERIODIK

• Cek teg:

VGH : 27 V normal

VGL : -14 V normal

VGH Even & Odd : teg. normal bergantian..

jk Even : 27V , mk Odd: -14 dan

jk Even :-14V mk Odd :27V..

•Lepas kabel LVDS kanan layar polos , no OSD.. sparo kiri hitam ,sparo kanan putih

•Lepas kabel LVDS kiri ada gambar sparo tp kacau ,bergetar periodik

•Diamati scr visual :

gambar normal saat teg. Vgh Even 27V , Vgh Odd -14V

gambar kacau saat sebaliknya..

• cut jalur kiri , ganti kanan dg cara tutup pake isolasi , malah hilang gambar .. layar blank..

• Cut jalur Vhg Even & Vgh Odd on Board .. semua tegangan panel malah jd hilang... wah mumet iki...hh , sambung lagi.. semua teg.panel normal.

• anehnya jk dilepas satu atau dua2nya kabel LVDS smua teg. baik² saja..

  dg alasan itu ada ide.. jika cut VGH Even & Odd dekat layar panel mungkin tetap normal...

• Benar saja.. stlh cut jalur dekat panel teg.panel tetap normal..

Vgh Even disambung ke VGH

Vgh Odd disambung ke VGL ..

Alhamdulillah Tv on.... normalll.....

TV POLYTRON PLD-43TS865 GAMBAR KADANG BERGETAR PERIODIK

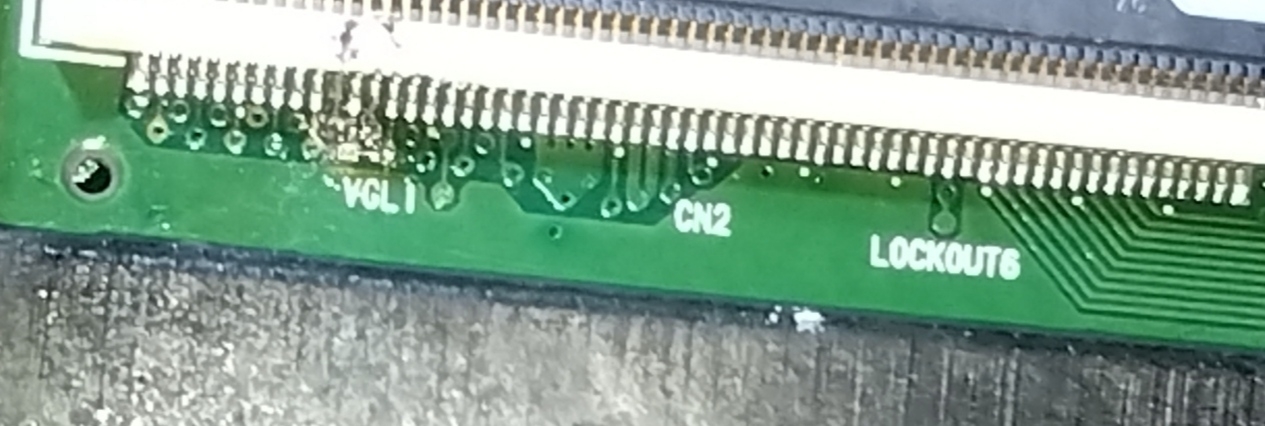

•cek tegangan TCon:

 Vgh normal

Vgl bergoyang

•lepas lvds kanan Vgl masih bergoyang

•lepas lvds kiri tegangan Vgl normal

kesimpulan jalur kiri bermasalah

langsung saja tutup pakai isolasi jalur kiri skitar 7 jalur ..

Gambar Cling..

Alhamdulillah

Kode remot TV Sanken P.Sumali

Kode Remot TV Sanken P.Sumali..

Remot Joker kode :615

Kode remot TV TCL Wenda : 560

                                 Coocaa : 536

                      TV Sharp LCd :  515

                        Panasonic : 573

                         Animax : 749 606

                          Mitochiba :571 605

                          Polytron Lcd : 549

TCL CRT : 548



Kode remot STB Matrix     : 490

                             Tanaka    : 491

                              Advance : 490 , 523

                              Myvo       : 523

                              Digimax DST 09: 523

                              Evercross : 523

Tr Hor. 29in bodi besar :

2SC4288A ,2SC5446 ,2SC4011

TP MAINBOARD T.VST59.031

Citric Acid / Asam Sitrat / Garang Asem

Bahan ini sangat bagus untuk bersihkan perabot rumah yg bandel utk dibersihkan ..

Ada jg yg pernah pakai utk Nyolder diarea yg sulit .misalnya bahan stainles steel sprt sendok dll yg sulit disolder... Batrei Lithium..

Campur sedikit air ,,lalu oleskan pd area yg akan disolder..

Remot Master

harga Rp80.500,-

CF TV Polytron HBT-00-02

TV Panasonic TH-24E303G matot

Masalah baru muncul... tekan remot gk respon... ubeg² sampai puyeng.. ,...rehat semalam.. paginya coba² scan remot multy.... ternyata remot bs respon 573 ....

TV AKARI SLIM GAMBAR GESER KEKIRI

analisa awal tertuju sikit AFC ..

C ukuran 223/400V putus...

ganti
