TV POLYTRON PLD-32TV1855D MATI , LAMPU INDIKATOR BERKEDIP SEKALI

Cek semua TP bagus semua..

Bisa dipastikan rusak Firmware nya , stok gak punya, tanya rekan tuser nihil .. akhirnya beli di Shopee , paketan datang ic memory dipasang,  lampu indikator kedip- kedip... pertanda ada respon .. coba tekan power di remot , ada respon dan tv pun menyala , tapi tampilannya kepyur , seperti layar berair.. dan terbalik ..

Bukak sermod cari panel setting , cari MIRROR ubah nilainya dari on ke off .. dan gambar sudah tidak terbalik .. tp kepyurnya masih belum teratasi..

masuk ke panel setting lagi..

ubah TI MODE ... ubah nilainya sampai diperoleh gambar yang normal ..

Diode SF56A

Diode inverter untuk BL TV Led  Polytron 24" rasa tabung SB5200R bisa diganti pakai Diode 5A 400V SF56A

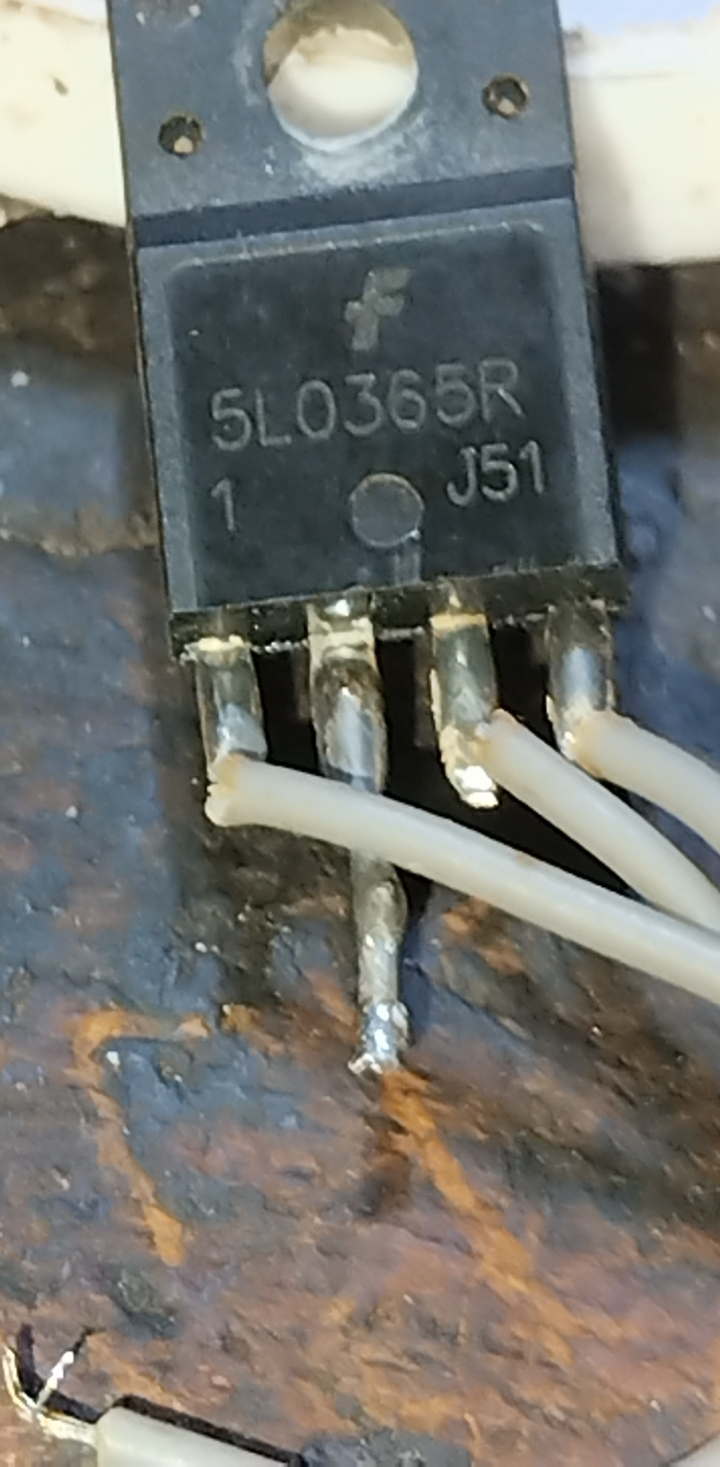

5L0365R

TV AKARI LE-32V90 LAMPU INDIKATOR NYALA HIJAU LALU JADI MERAH ..PROTEK

Kerusakan seperti ini seolah eror dibagian Firmwarenya... tapi setelah Flas ulang nyatanya masih saja seperti semula.. indikator nyala merah diremot jadi hijau ,.. 2 detik merah lagi..

Cek semua tegangan normal ... ada yang terlupakan untuk cek tegangan Tcon.. baru kepikiran setelah lepas kabel LVDS.. lahh mainboard kok nyala normal... jadi masalahnya ada di TCon... Tegangan jadi hilang.. cek pakai buzzer.. terdengar bunyi nyaring meski polaritas buzzer dibolak balik..menandakan ada yang short.. tanpa  lama2 segera saja pakai short killer untuk lacak part yang short.. pakai adaptor 12V 5A.. nampak ada asap di area DC -DC Converter ..

Asap muncul dari Capasitor yang bertanda hijau.. setelah penggantian Capasitor ,

 teg.12V panel normal , tapi penampakan di layar polos.. ukur di VGH ,VGL hilang semua...

Diukur lagi Vin ke ic DC DC Converter terukur 11,6V .. tegangan Vin drop.. ditelusur sirkit rupanya harus melalui TR swicth AO7... dilepas dulu untuk pengukuran.. diketahui Tr ini short .. cari datasheet AO7 adalah Mosfet Kanal P..

Cari part pengganti dikanibalan.. gak tahu seri nomornya , pokoknya bagian swicth jenis P..untuk mengganti AO7 yang short.. .. dan untuk jerih payah gak sia sia..sehinga unit TV menyala dengan normal..

Alhamdulillah ...

OZ964SN inverter BL LCD TV

dibuat pusing 7 keliling , sudah di sambung Lampu Led+ Resistor tetap saja protek , diukur di pin Ena( pin 3) ternyata tegangannya naik turun .

Jika drop BL CCFL langsung mati..

coba dikasih tegangan dari 24V , dengan Lampu Led + R(15K) disolder ke pin3 ( Enable) , mosfet SMD K7K dilepas dulu.. terukur stabil 2.6V .. dan BL jadi gak matian..

Sermod Akari Clara CRT

Masuk Factory :

    Tekan Menu 1x

    Tekan angka 6483

ini hanya bisa tampilkan halaman menu yang sedikit

masuk ke banyak hal. Menu (Menu 5 dst) :

    Tekan Menu

    Arahkan kursor pada Setup , jika 0 ubah         jadi 1

    Tekan Mute

simpan perubahan :

    Tekan Menu

    Arahkan Kursor ke Shipping

    Tekan Vol +

TV LCD LG 37LC4R-TA INVERTER BL PROTEK

Setiap pesawat ini hidup awal kondisi normal , namun beberapa menit BL jadi mati layar gelap dan suara tetap bunyi.. sepertinya Inverter ini protek .

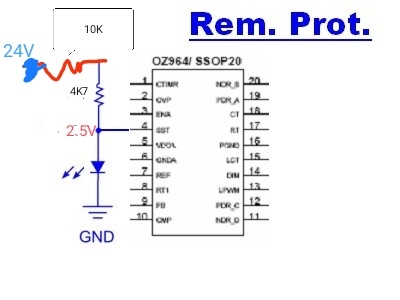

Perlu diketahui Lampu Latar alias BackLight TV ini di motori oleh Inverter yang menggunakan IC OZ964SN , dengan melihat Datasheet dan ulasan dari rekan-rekan tekhnisi pin protek terletak pada pin 4 , dengan menambahkan sebuah komponen lampu Led dan 2 buah Resistor yang dipasang secara seri disambung ke teg.24V , agar ic tidak protek diupayakan di pin 4 ada tegangan 2.5V..

untuk memperoleh tegangan 2.5V digunakan lampu Led 3V yang biasa untuk BL TV Led ..

TV PANASONIC TH-43E302G BANYAK RUSAKNYA

Awal datang unit TV ini layar mati hidup,.. dengan tempo yang tak beraturan.

Cek fisik ada semacam air embun dibagian tepi  mainboard.. dibersihkan dengan tinner bukannya makin baik ..hh ,mainboard malah gak start jadi standby , lampu indikator melotot merah gak bisa diapa apakan..

ukur di test point 12V, 5V, 3.3V, 1.8V bagus semua , tinggal satu , yaitu 1.2V hilang ..

seri main board :3MS553LT7NA.02 3553C1

 Setelah diplototi tampak inverter DC-DC korosi..

cari part susah amat, ada ic kutu 6 kakinya mrotoli.. dimodif dengan dc-dc stepdown..

dan mobo bisa start lagi..

intip di panel layar tidak ada gambar , ada tampilan putih , biru ,hijau ,merah bergantian secara periodik.. wah mumet ini.. sempat terlintas apa mungkin firmwarenya rusak,..browsing sana sini gak nemu.. tanya temen yang baik hati , dikirim lewat WA.. tapi sayang setelah flashing hasilnya tetap saja layar masih warna warni bergantian..

Penasaran dengan Panel Layar apa mungkin rusak.. coba² lepas kabel fleksi yang di mainboard tampak ada 2 jalur fleksi mengelupas.. cari gantinya gak ada yang sama.. yang ngelupas nekat di potong , lalu dikerik buat jalur koneksi baru..

dan hasilnya cukup memuaskan .. gambar sudah ada , namun seperti klise , cemong...

untung sebelum flash dengan firmware dari teman tuser , terlebih dahulu saya di backup firmware aslinya ,  coba² dipasang lagi firmware aslinya dan hasilnya tampilan gambar jadi normal...

Belum sempat lama , baru sekitar 10 menit uji kelayakan tahu² layar jadi gelap , suara tetap ada .. waduh BackLihgt (BL) mati..!!!

Steker Listrik dicabut , lalu dipasang lagi , BL hidup sebentar lalu mati lagi.. wah inverter BL pasti protek.. cari datasheet ic Driver BL dengan seri OB3363VP .. pin 1 dengan kode CMP..

Dengan membandingkan kerja OB3350 biasa untuk TV Polytron jika protek pin 6 CMP disambung R 200K ke Ground..

Trik ini juga digunakan untuk OB3363VP di pin 1..

Alhamdulillah TV nyala normal..
