problem tv goldstar

• tv Goldstar pake ic TA8690 dan program 8334-09A/C,seringkali bisu meski display level volume berjalan, ganti TR C1815 dekat IC memory 24c02,..pasti beres...
• gambar hitam separo cek elko 10uf/250v.
• gambar tipis,cek R abl 10k dekat plibek
• saat on volume mendadak keras, ganti IC Memory 24c02 dgn yng baru
• gambar melipat,atas teg,vertikal kurang(25v)
• ada garis di atas,kira² 5 strip ,ganti c:100uf/50v dekat ic vertikal



TV LCD SANYO 24K40 GAMBAR KEPYUR

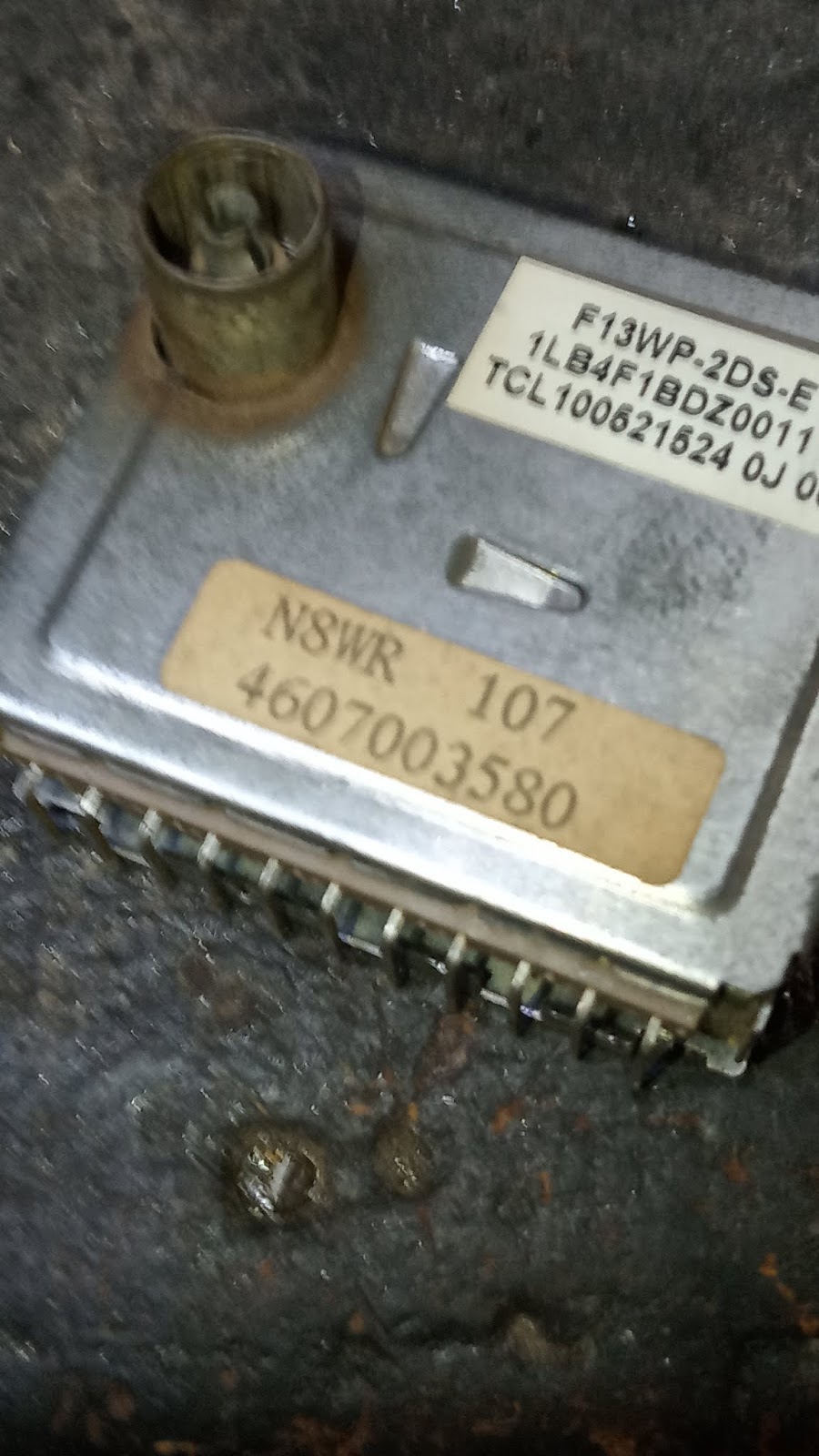

Analisa sementara ada kerusakan di bagian Tuner..

Dipelajari dengan tekhnik komparasi kaki Tuner mirip dengan Tuner data tv LG .

Langsung ekskusi , Tuner dilepas ..dari mainboard diganti dengan Tuner LG .. ternyata hasilnya sama saja..
 • Kesimpulan :
   Tuner normal . Ada kemungkinan
    Penguat IF out Tuner tdk kerja.
 Penguat IF dibangun oleh          transistor smd kutu.. dan            sederetan R dan C ..
Cek dg AVO meter Tr smd short ..
Di ganti Transistor yg sejenis tp beda bodi..

Alhamdulillah pekerjaan sdh kelar

*****************

TV LED PANASONIC TH-32ES500G GAMBAR SLOW MOTION / MACET-MACET

Jika diamati perubahan gambar dari normal ke slow motion memerlukan waktu yg konstan.

Berubahnya begitu teratur secara periodik entah setiap sekian detik normal , sekian detik freez.. slow motion ..macet².

Diukur di TP ODD dan TP EVEN tampak bergantian ..

ODD : 29 volt gambar normal

          -7 volt gambar macet

EEVEN : -7 volt gambar normal

               29 volt gambar macet

dari hasil pengukuran tsb.. ada ide agar teg.dibuat tetap sesuai tampilan gambar normal.

•jalur ODD teg.29volt.. dg cara disuntik dr teg.VGH.

•jalur EVEN disuntik dr teg. VGL -7volt.

•namun ada catatan penting kedua jalur itu, yaitu ODD dan EVEN yang bersumber dr IC harus diputus,agar teg.yg disuntikkan tidak masuk ke ic Dc to Dc yg bisa merusak IC tsb.

                (𝑚𝑎𝑎𝑓 𝑔𝑎𝑚𝑏𝑎𝑟𝑛𝑦𝑎 𝑘𝑎𝑏𝑢𝑟)

               ************************

TV LED POLYTRON PLD40TV853 SLOW MOTION

𝗔𝘄𝗮𝗹 𝗵𝗶𝗱𝘂𝗽 𝗯𝗮𝗶𝗸² 𝘀𝗮𝗷𝗮..

𝘁𝘂𝗻𝗴𝗴𝘂 𝘀𝗲𝗸𝗶𝘁𝗮𝗿 𝟱 𝗺𝗲𝗻𝗶𝘁 ,𝗴𝗮𝗺𝗯𝗮𝗿 𝗯𝗲𝗿𝗴𝗲𝘁𝗮𝗿 𝗱𝗶𝘀𝗲𝗿𝘁𝗮𝗶 𝘁𝗮𝗺𝗽𝗶𝗹𝗮𝗻 𝗴𝗮𝗺𝗯𝗮𝗿 𝘀𝗲𝗿𝗶𝗻𝗴 𝗯𝗲𝗿𝗵𝗲𝗻𝘁𝗶 , 𝗺𝗮𝗰𝗲𝘁²..

𝗟𝗲𝗽𝗮𝘀 𝗟𝟭 𝗟𝟮 ..

𝗧𝗩 𝗟𝗘𝗗 𝗦𝗔𝗠𝗦𝗨𝗡𝗚 𝗨𝗔𝟯𝟮𝗡𝟰𝟯𝟬𝟬𝗔𝗞 𝗟𝗔𝗬𝗔𝗥 𝗕𝗟𝗔𝗡𝗞 𝗦𝗨𝗔𝗥𝗔 𝗕𝗔𝗚𝗨𝗦

              mainboard

Ukur tegangan VONE(VGH) , VGL AVDD, kecil sekali ,terukur dibawah nol koma sekian.

VDD 3,3V ada..

DC-DC Converter

Analisa pertama

CKVB1 Short

Cari tahu jalur CKVB1 dari petunjuk tulisan yang tertera .

Coba potong jalur CKVB1 kanan tidak berhasil .. sambung lagi.

Beralih ke jalur CKVB1 kiri , gambar sudah muncul , namun ada cacat gambar tampak kasar ada garis halus.

 jurus pamungkas potong semua jalur kiri .

Jalur CKVB dll (jalur kiri)

hasil akhir gambar tampak sempurna

TV Led LG 22LN4000 gambar slow motion

Potong Jalur VGH-E dan jalur VGH-O yang masuk ke IC..

VGH-E ke VGL

VGH-O ke VGH
