Cangkok Tcon TV Polytron PLD32T710

Suara normal layar polos/blank.

Setelah dicek fuse kutu di Tcon putus , dalam hati bersorak girang , mudah2an hanya Fusenya saja yang putus..

Cari fuse yang mirip rasanya kok susah amat , terpaksa dikonek dengan R  1 Ohm.. tv dicoba Vin  dialiri tegangan12V, ternyata R ngebul.. rupanya ada yang short dijalur 12 V input.

Dipaksa dengan R 1 Ohm 2 Watt , masih bau gosong lagi,. biang kerok ketemu ,ternyata ic dc to dc short.. ic over heat ,disentuh panas sekali..seri nomernya ikut gosong ,maklum tv ini bekas bongkaran tuser lain ,yang sudah di rujak..

Kebetulan belum ada datasheet ttg ic ini browsing sana sini ingin tau pin out masing² tegangan..akhirnya ketemu jg seri nomer ic dc to dc di tcon tsb

P303-19

Cari tcon yg mirip kok susah ,kebetulan ada yg pakai ic agak mirip .

P301-16

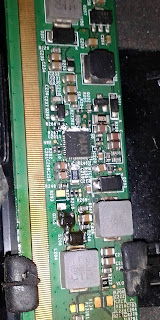

Satu2nya jalan harus mencopot ic tersebut agar tidak short . karena blower lg rusak ,tak kurang akal dengan cara memanasi dgn timah agak banyak bagian bawah pcb di tcon tepat dibawah ic dengan solder 60 watt. Ic dilumuri dg Fluxer ,dicongkel pelan pakai cutter ,dan ic jd terlepas..

Selanjutnya tes point tiap tegangan unit dc to dc converter di suntik dari tegangan tcon lain..
VGH : 29V
VGL: -6V
AVDD: 15V
VLOGIC: 3,3V
VCOM: 7V( begitu AVDD disuntik ,VCom langsung ada)

Alhamdulillah berhasil dg sempurna..
